Cách tìm tra số liệu mô-men xoắn của bu lông? Các tiêu chuẩn về lực xiết bu lông tại Việt Nam

Khi tháo, lắp vít trong các công trình, máy móc bằng thép phải đảm bảo lực siết vít phù hợp với tiêu chuẩn kỹ thuật. Điều này đảm bảo tính bảo mật  độ chính xác của các kết nối để tránh bị hư hỏng. Vậy định mức lực siết vít là gì?  Khi bạn xem biểu đồ bảng lực siết bu lông tiêu chuẩn thì lựa chọn lực siết như thế nào? Điều này sẽ  được hướng dẫn bởi những kiến thức ngay bên dưới.



>>> Sản phẩm bulong giá rẻ nhất thị trường tại đây

Hexagon screws, fully threaded-760740

Hexagon screws, partially threaded-760745

Socket head cap screws, fully threaded-760510





Lực siết của đai ốc, bu lông là gì?

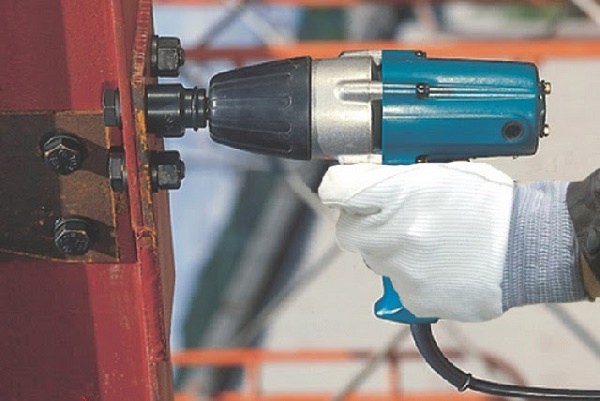

Lực siết bu long được gọi là loại lực xoắn momen các vòng tròn siết trên một chi tiết bulong. Thông số này rất hữu ích khi kết hợp với các dụng cụ siết bu lông để tạo ra các mô-men xoắn.

Khi lực đủ lớn, hãy tác động vào đầu đai ốc hoặc  bu lông để tạo trọng tải trước giúp xuất ra ứng suất căng ban đầu. Sau đó bulong được siết chặt theo đúng yêu cầu  kỹ thuật. Do đó, lực siết trục vít chính là  lực vặn vít bulong. Mômen siết  kết hợp với đai ốc để gắn vào vật liệu, đảm bảo các kết nối được chặt chẽ và chắc chắn. Lực siết vít bulong được quy định cho từng loại bulong với các yếu tố như đường kính của bulong và độ bền của bulong.

Mỗi bu lông cần được siết với một lực phù hợp theo yêu cầu của kỹ thuật để tạo nên sự chắc chắn với những liên kết theo kỹ thuật. Điều này đảm bảo tính bền chắc và an toàn cho từng kết cấu thép, hay trên những loại phương tiện giao thông, máy móc,...

Hiện nay, lực siết của bu lông đã được quy định theo tiêu chuẩn trong xây dựng hoặc sản xuất. Khi đó, người kỹ thuật cần phải kiểm tra và tính toán lực siết bu lông phù hợp nhất.



Các tiêu chuẩn về lực xiết bu lông Tại Việt Nam



Bạn có thể tham khảo các quy định về tiêu chuẩn lực xiết bu lông trong hai tài liệu chính phù hợp với từng ngành nghề của bạn:
Tiêu chuẩn Việt Nam TCVN 8298: 2009 Lợi ích của công trình nước - Yêu cầu kỹ thuật trong sản xuất và lắp ráp thiết bị cơ khí và kết cấu thép
Tiêu chuẩn Việt Nam TCVN 1916: 1995 về bu lông, vít, đinh tán và đai ốc: yêu cầu kỹ thuật, biểu đồ lực siết để xác định lực siết bu lông. Bạn có thể dễ dàng lựa chọn  loại cờ lê lực hay máy siết bu lông để hoàn thành công việc.

Cách tính lực siết bu lông

Như đã nói ở trên, tất cả các lực siết  bu lông đều có tiêu chuẩn riêng. Các loại trục vít phụ thuộc vào 2 yếu tố chính khi tính toán lực kẹp:
Chỉ số đường kính
Chỉ số độ bền của trục vít
Chỉ số đường kính trục vít bulong thường  bị nhầm lẫn với chỉ số kích thước trục vít bulong. Tức là kích thước trục vít bulong là chỉ số kích thước của trục vít me trong ECU và được ký hiệu là S. Trong trường hợp này, đường kính của vít được ký hiệu là D. Vì vậy,  nhiều người tiêu dùng nhầm lẫn giữa hai chỉ số này dẫn đến việc chọn nhầm kích thước vít bulong.

Tuy nhiên,  đường kính của bu lông và kích thước của bu lông có quan hệ với nhau theo công thức: S = 1.5 * d trong đó:
+ S là ký hiệu kích thước ecu  bu lông  của bu lông (size bolt)
+ d là được kí hiệu tương đương cho đường kính bulong
Dẫn chứng: Ta có bulong M42 là ECU kích thước 46mm. Vì vậy, hãy chắc chắn đọc về kích thước vít chính xác khi tìm kiếm một dụng cụ siết chặt để chuyên gia tư vấn có thể giới thiệu loại thiết bị chính xác.





Cách tìm tra số liệu mô-men xoắn của bu lông



Bảng tra mô-men xoắn của bu lông là  tổng hợp các thông số cần có như đường kính, kích thước và độ bền hiện tại của bu lông. Nhờ đó, bạn có thể xem và xác định các thông số kích thước và lực siết thông qua bảng số liệu quy định về lực và size.
Kích thước bu lông và lực siết.
Cột thứ nhất - d

Khi nhìn vào bảng dưới đây, bạn sẽ thấy cột đầu tiên, được ký hiệu là (d). Đây là cột đường kính của từng bu lông từ M3 - M64.

Cột thứ 2 - s: kích cỡ size bu lông
Tiếp theo, cột thứ hai chính là cột thể hiện được kích cỡ của bu lông và được ký hiệu (s). Cột này biểu thị kích thước của ecu vặn vào bu lông. Như vậy, bạn chỉ cần từ cột đường kính bu lông gióng sang ngang chính là kích cỡ của bu lông.
Ví dụ: Bulong M8 sẽ đi với ecu size 13mm, bulong M30 sẽ đi với ecu size 46mm

Cột thứ 3 - Độ bền của bu lông
Như đã nói với bạn, lực siết bu lông phụ thuộc vào kích cỡ bu lông và độ bền của bu lông. Với mỗi loại bu lông có kích cỡ khác nhau, độ bền khác nhau cũng sẽ có lực siết tiêu chuẩn khác nhau.
Với độ bền của bu lông, các nhà sản xuất sẽ thường ký hiệu luôn trên đỉnh của bu lông. Khi đó, bạn chỉ cần xác định được đường kính, kích cỡ của bu lông để đối chiếu với độ bền ở từng cột nhỏ.





Các xác định lực siết của bu lông



Sau khi đã xác định được độ bền của bu lông. Bạn chỉ cần lấy từ cột đường kính gióng thẳng sang đến cột độ bền của bu lông. Và từ cột thứ 3 gióng thẳng xuống.
Tại ô giao nhau giữa hàng thẳng và ngang chính là lực siết tiêu chuẩn của bu lông đó. Khi đó, bạn chỉ cần chọn thiết bị siết có lực siết phù hợp cho công việc.

Ví dụ:
Đối với bu lông M12, có đai ốc 18, độ bền là 8.8 sẽ có lực siết tiêu chuẩn cần đạt 79N.m.
Tương tự với bu lông M24, có đai ốc 36, độ bền là 10.9 sẽ có lực siết tiêu chuẩn 981.
Tiêu chuẩn lực siết bu lông luôn là một trong những quy định quan trọng nhằm đảm bảo độ chắc chắn và an toàn cho những liên kết. Chính vì vậy, bạn cần chú ý tham khảo để có thêm thông tin khi làm các công việc như lắp ráp, sửa chữa với các mối nối bu lông.
